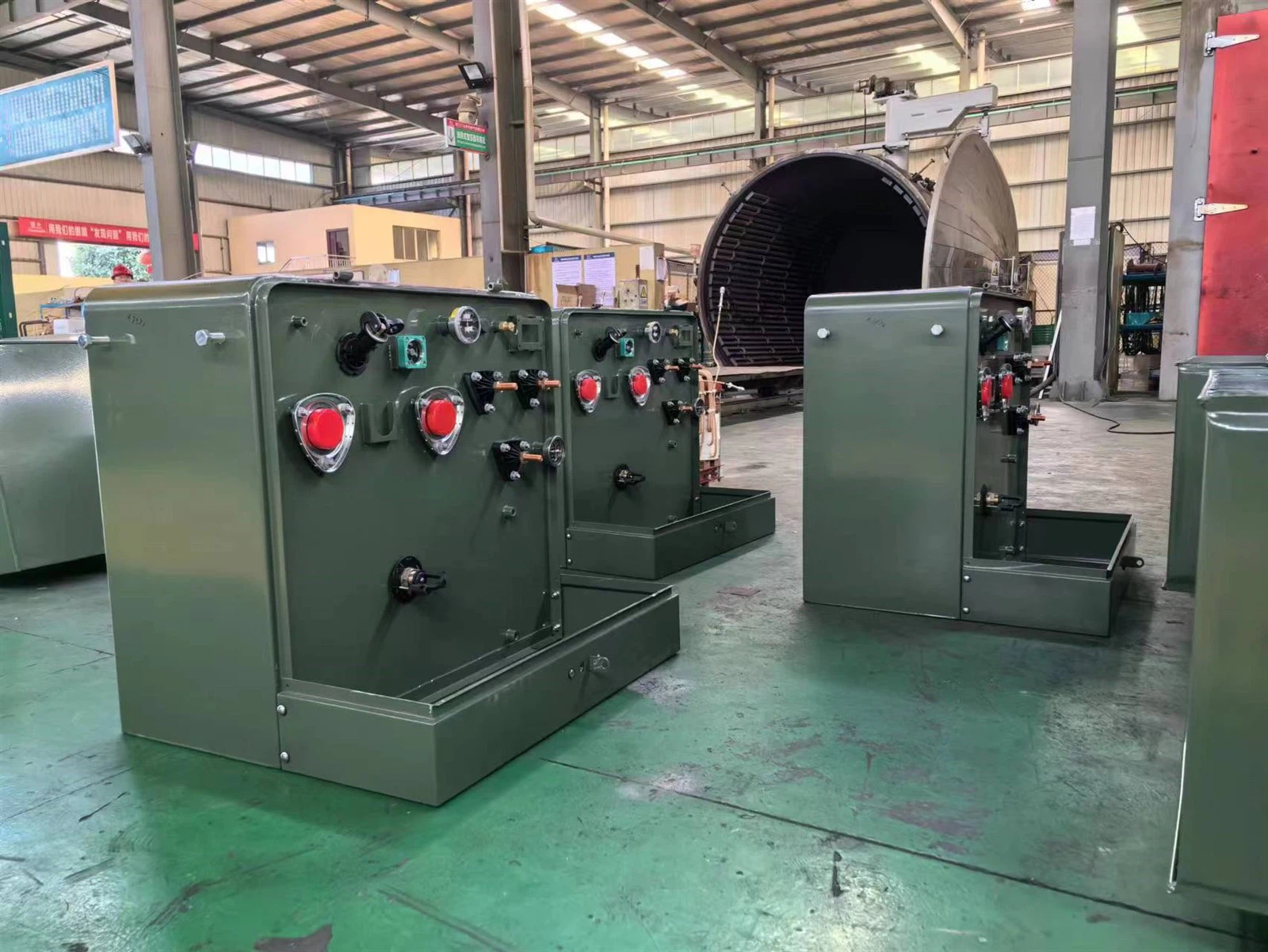

Συμβατικός μονοφασικός μετασχηματιστής που τοποθετείται σε μαξιλαράκι

ΠροϊόνΠεριγραφή

Αυτοί οι μετασχηματιστές λειτουργούν συνήθως σε ονομαστικές τάσεις μεταξύ 5 kV και 35 kV στην κύρια πλευρά και κατεβαίνουν σε τυπικά επίπεδα δευτερεύουσας τάσης (όπως 120/240V ή 277/480V), παρέχοντας ευελιξία για διάφορες εφαρμογές.

Διαθέσιμος Προμήθεια

Βαθμολογία ισχύος	10kVA-500 kVA
Βαθμολογίες κύριας τάσης	έως 34,5 kV
Δευτερεύουσες ονομασίες τάσης	έως 480V
Εύρος πατήματος HV	±2×2,5% ή άλλα
Τύπος σύνδεσης	Delta/Wye
ΤΥΠΟΣ	Τοποθετημένο σε μαξιλαράκι, Διαμερισματικού Τύπου
Αγωγός περιελίξεων	Χαλκός ή Αλουμίνιο
Αναστολείς υπερτάσεων	Αναστολείς υπερτάσεων αγκώνων υψηλής τάσης, περιλαμβάνονται σύμφωνα με την απαίτηση
BIL	30-150
Πρότυπα	ANSI, IEEE, DOE, CSA, NEMA, UL
Πρότυπα αποτελεσματικότητας	Πληροί τα πρότυπα DOE 2016, πληροί τα πρότυπα CSA Πληροί τα πρότυπα ANSI/IEEE
Εφαρμογή	Κατοικίες, Ξενοδοχεία, Μονοκατοικίες, Πάρκα, Υπόγεια Συστήματα Διανομής
Τύπος λαδιού	Ορυκτό λάδι ή βιοδιασπώμενο φυσικό φυτικό έλαιο, υγρό χωρίς PCB
Χρώμα φινιρίσματος	Munsell™ 7.0 GY 3.29/1.5 Bell Green
Δεξαμενή/Επιπλο/Υλικό Δεξαμενής	Επικαλυμμένο ατσάλι ή ανοξείδωτο ατσάλι 304
Τύπος βαφής	Αδιάβροχη και ανθεκτική στην υπεριώδη ακτινοβολία εποξειδική επίστρωση και επίστρωση
Αξιολόγηση περιβλήματος	NEMA 3R Αδιάβροχο ντουλάπι καλωδίωσης, σφραγισμένη δεξαμενή

Παράμετροι

Ο παρακάτω πίνακας είναι η τυπική παράμετρος του μονοφασικού μετασχηματιστή 167 kVA που είναι τοποθετημένος σε μαξιλαράκι. Εάν χρειάζεστε άλλα επίπεδα χωρητικότητας και τάσης, επικοινωνήστε με το TRANSpower για να λάβετε ακριβείς τεχνικές παραμέτρους και προσφορές.

Οι παρακάτω προδιαγραφές είναι για αναφορά ΜΟΝΟ.

Μονοφασικός μετασχηματιστής 10kva-500kva
Ονομαστική ικανότητα κάλυψης (kVA)	Ψηλά Τάση(v)	Χαμηλή τάση(v)	Ομάδα διανυσμάτων	Πρότυπο	Αντίσταση βραχυκυκλώματος(%)	Αποδοτικότητα (%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/ DOE	1.8-4%	98.70
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Δοκιμή & QC

Μετά την κατασκευή κάθε μονάδας μονοφασικού μετασχηματιστή 167 kVA που τοποθετείται σε επίθεμα, θα πραγματοποιούνται συνήθεις δοκιμές/FAT σύμφωνα με τις απαιτήσεις των ANSI/IEEE C57.12.90 και C57.12.00. Η έκθεση δοκιμής συμμορφώνεται με τα πρότυπα IEEE/CSA και η απόδοση συμμορφώνεται με τα πρότυπα DOE 2016.

Δοκιμή δρομολόγησης στην περιγραφή του εργοστασίου μας
Δοκιμή αντίστασης περιέλιξης
Δοκιμή αντίστασης μόνωσης
Δοκιμή σφάλματος αναλογίας τάσης
Δοκιμή σύνθετης αντίστασης βραχυκυκλώματος
Δοκιμή απώλειας χωρίς φορτίο (Wattage).
Δοκιμή απώλειας φορτίου (Wattage).
Δοκιμή αντοχής σε επαγόμενη τάση
Δοκιμή αντοχής τάσης ξεχωριστής πηγής
Δοκιμή Ακεραιότητας Πίεσης

Περίγραμμα& Κατασκευές

product-1149-822

Κατασκευές και Αξεσουάρ

1.Λωρίδες για αντοχή σε παραβίαση
2. Ανυψωτική διάταξη
3.Πόρτα
4.Αυτόματη συσκευή ανακούφισης πίεσης
5.Ασφάλεια BAY-O-NET
6. Πρότυπο στάθμευσης
7.Πινακίδα
8.Δοχείο χαμηλής τάσης
9.Δοχείο υψηλής τάσης
10.Διακόπτης διπλής τάσης
11.Ιμάντας γείωσης
12.Αφαιρούμενο περβάζι
13.Τσέπη με κλειδαριά που αιωρείται
